- 成都威諾精密機(jī)械有限公司
- CHENGDU VINO PRECISION MACHINERY CO.,LTD

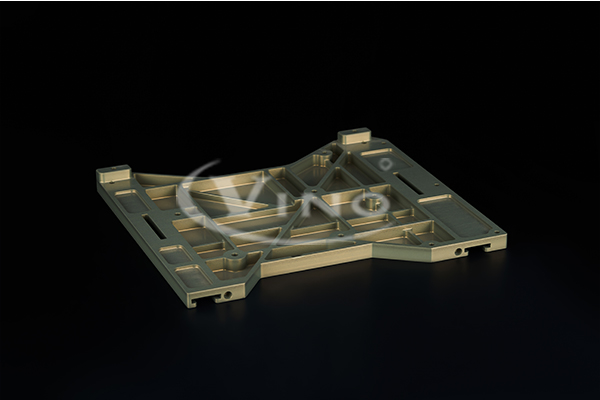

在萬米高空的低壓缺氧環(huán)境中，機(jī)載供氧系統(tǒng)是飛行員與乘客的“生命屏障”，而供氧氣源底板作為系統(tǒng)的核心承載部件，其加工精度直接決定供氧系統(tǒng)的穩(wěn)定性與安全性。這片面積不足0.5平方米的金屬板，需集成管路接口、閥門基座、傳感器安裝位等數(shù)十個(gè)功能結(jié)構(gòu)，任何0.01mm的誤差都可能引發(fā)密封失效或結(jié)構(gòu)斷裂風(fēng)險(xiǎn)。從航空鋁合金的選材到五軸聯(lián)動(dòng)的精密切削，從超聲波檢測(cè)到高溫時(shí)效處理，氧氣源底板的加工過程，是航空精密制造技術(shù)的集中體現(xiàn)，更是“藍(lán)天安全”理念的微觀踐行。
機(jī)載供氧氣源底板的加工，首要突破的是“材質(zhì)與精度的雙重匹配”。航空飛行中，底板需承受-50℃至120℃的極端溫差、3倍重力加速度的過載沖擊，以及機(jī)艙壓力波動(dòng)的反復(fù)作用，這對(duì)材質(zhì)提出了嚴(yán)苛要求。目前主流采用的7075-T6航空鋁合金，雖具備高強(qiáng)度、抗腐蝕的優(yōu)勢(shì)，但加工難度極大——其抗拉強(qiáng)度高達(dá)570MPa，切削時(shí)易產(chǎn)生硬化層，導(dǎo)致刀具磨損加劇。為實(shí)現(xiàn)0.005mm的平面度公差要求，加工前需對(duì)毛坯進(jìn)行“去應(yīng)力時(shí)效處理”：將鋁合金板在120℃環(huán)境中保溫24小時(shí)，再自然冷卻至室溫，通過消除鍛造過程中殘留的內(nèi)應(yīng)力，避免加工后出現(xiàn)變形開裂。
復(fù)雜結(jié)構(gòu)的一體化加工是氧氣源底板的技術(shù)核心。底板上分布著12個(gè)直徑不同的管路接口、8個(gè)螺紋安裝孔及4條密封槽，各結(jié)構(gòu)的位置度誤差需控制在0.015mm以內(nèi)，否則會(huì)導(dǎo)致管路對(duì)接錯(cuò)位。傳統(tǒng)的多工序分步加工易產(chǎn)生定位誤差，如今已被五軸聯(lián)動(dòng)數(shù)控加工技術(shù)取代。加工時(shí)，機(jī)床的主軸可圍繞工件實(shí)現(xiàn)三維空間的任意角度擺動(dòng)，搭配直徑0.3mm的超細(xì)硬質(zhì)合金立銑刀，一次性完成平面銑削、孔系加工、槽體切削等全部工序。為確保精度，加工前需通過數(shù)字孿生技術(shù)構(gòu)建虛擬加工模型，模擬切削力與熱變形對(duì)尺寸的影響，提前優(yōu)化切削路徑與參數(shù)。
密封性能是氧氣源底板的“生命線指標(biāo)”，其表面粗糙度與密封槽精度直接決定泄漏率。底板的密封槽采用“梯形截面”設(shè)計(jì)，槽寬公差為±0.008mm，槽深公差為±0.005mm，槽面粗糙度需達(dá)到Ra0.08μm以下。加工中采用“高速精銑+拋光一體化”工藝：先用轉(zhuǎn)速20000rpm的高速主軸完成槽體粗加工，再更換金剛石拋光刀具進(jìn)行精修，同時(shí)通過 coolant 油霧潤(rùn)滑系統(tǒng)將切削溫度控制在50℃以下，避免高溫導(dǎo)致的表面氧化。加工完成后，需采用氦質(zhì)譜檢漏儀進(jìn)行檢測(cè)，將泄漏率控制在1×10?? Pa·m3/s以下，相當(dāng)于在1立方米的容器中，每年泄漏量不超過1毫升。
航空零件的“零缺陷”要求，推動(dòng)加工過程實(shí)現(xiàn)全流程質(zhì)量管控。在氧氣源底板加工中，“在線檢測(cè)+離線復(fù)檢”的雙重檢測(cè)體系貫穿始終。在線檢測(cè)階段，機(jī)床搭載的激光測(cè)頭會(huì)在每道工序完成后，自動(dòng)采集關(guān)鍵尺寸數(shù)據(jù)，與設(shè)計(jì)圖紙進(jìn)行比對(duì)，偏差超過0.003mm即觸發(fā)停機(jī)修正；離線復(fù)檢則采用三坐標(biāo)測(cè)量?jī)x，對(duì)底板的28個(gè)關(guān)鍵特征點(diǎn)進(jìn)行三維坐標(biāo)掃描，生成的檢測(cè)報(bào)告需通過航空質(zhì)量管理體系（AS9100）認(rèn)證。此外，針對(duì)加工中可能出現(xiàn)的微小裂紋，還需進(jìn)行滲透檢測(cè)——將熒光滲透劑涂抹于零件表面，經(jīng)紫外線照射后，任何0.001mm的裂紋都會(huì)顯現(xiàn)熒光痕跡，確保缺陷“零遺漏”。
特殊工況適應(yīng)性加工，是氧氣源底板區(qū)別于普通航空零件的顯著特點(diǎn)。在高空濕度變化環(huán)境中，底板需具備優(yōu)異的抗電化學(xué)腐蝕性能，因此加工后需進(jìn)行“硬質(zhì)陽極氧化處理”：將零件置于硫酸電解液中，通過15V的直流電壓形成厚度15μm的氧化膜，該膜層的硬度可達(dá)HV350，能有效抵御航空燃油與冷凝水的侵蝕。同時(shí)，針對(duì)底板上的螺紋接口，采用“滾壓成型”工藝替代傳統(tǒng)切削加工，使螺紋表面的金屬纖維連續(xù)分布，抗疲勞強(qiáng)度提升30%，確保在頻繁拆裝閥門時(shí)不會(huì)出現(xiàn)滑絲失效。
從加工設(shè)備到工藝標(biāo)準(zhǔn)，氧氣源底板的制造水平折射出航空工業(yè)的精密制造能力。如今，隨著增材制造與精密加工的融合，部分復(fù)雜結(jié)構(gòu)的底板已實(shí)現(xiàn)“3D打印毛坯+數(shù)控精修”的生產(chǎn)模式，不僅將生產(chǎn)周期從傳統(tǒng)的15天縮短至7天，更能通過拓?fù)鋬?yōu)化設(shè)計(jì)減輕零件重量12%，契合航空工業(yè)“輕量化”的發(fā)展趨勢(shì)。未來，隨著超精密測(cè)量技術(shù)與AI工藝優(yōu)化系統(tǒng)的深度應(yīng)用，氧氣源底板的加工精度將向納米級(jí)邁進(jìn)，為新一代航空供氧系統(tǒng)提供更可靠的技術(shù)支撐，讓每一次高空飛行都建立在堅(jiān)實(shí)的精密制造基石之上。
