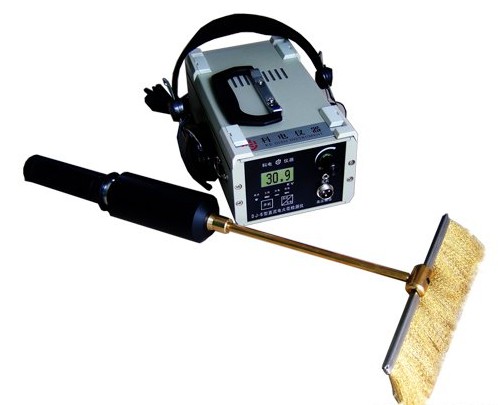

DJ-6電火花檢測儀是用于檢測金屬防腐涂層質量的專用儀器,使用DJ-6電火花檢測儀可以對不同厚度的搪玻璃、玻璃鋼、環氧煤瀝青和橡膠襯里等涂層,進行質量檢測。當防腐層有質量問題時,如出現針孔、氣泡和裂紋,DJ-6電火花檢測儀將發出明亮的電火花,同時聲音報警。由于DJ-6電火花檢測儀是用蓄電池供電,故特別適用于野外作業。
DJ-6電火花檢測儀的參數:
DJ-6A型:檢測厚度: 30um-1mm DJ-6B型:檢測厚度:0.5mm-10mm DJ-6A型:輸出電壓:30V-1000V DJ-6B型:輸出電壓:0.5KV-30KV 直流供電:12V DC 液晶顯示輸出電壓 重量:2.2kg 外形尺寸:130×88×220mm
* DJ-6電火花檢測儀是檢測金屬表面絕緣覆層中肉眼看不到的針孔,氣隙,裂紋等缺陷的儀器,是金屬貯罐,管道,搪瓷等金屬表面防腐層檢測的理想儀器.當發現針孔時儀器產生火花和音響報警,
DJ-6電火花檢測儀檢測原理: 1、檢測原理:電火花檢漏儀是通過對各種導電基體防腐層表面加一定量的脈沖高壓,如因防腐層過薄,漏金屬或有漏氣針孔,當脈沖高壓經過時,就形成氣隙擊穿而產生火花放電,同時給報警電路送去一脈沖信號,使報警器發出聲光報警,從而達到對防腐層檢測之目的。 2、結構簡述:該儀器由主機、高壓探頭、探極三大部分組成。 (1)主機部分:內裝有集成控制電器,聲光報警裝置等。 (2)高壓槍部分:內裝高壓發生器,高壓輸出按鈕開關和引出線等。 (3)探頭部分:毛刷探極
DJ-6電火花檢測儀使用范圍: 1、廣泛應用于油,氣田防腐絕緣廠,油建公司管道安裝隊,石油儲罐建設部門的防腐質量監理部門的質量技術監督; 2、應用于燃?xì)夤?自來水公司的金屬管道的防腐質量檢測; 3、造船廠,石化廠,軍工廠,機械廠,搪瓷廠及大型橋梁工程建設單位的涂敷防腐質量檢測; 4、管道運輸企業,防腐層老化程度檢測及大修涂敷質量檢測.該儀器設計先進,穩定可靠,可廣泛用于化工、石油、橡膠、搪瓷行業,是用來檢測金屬防腐涂層質量的必備工具。
DJ-6電火花檢測儀使用說明: (1)、熟讀本儀器使用說明書,弄清各部分的功能,高壓液晶指示:其數值直接指示輸出的高壓(KV)。 (2)高壓調節旋鈕:調節高壓輸出的強弱,以適應不同防腐層檢測需要。 (3)電源開關; (4)報警孔:凡有高壓火花產生,由此發出聲音 (5)、根據不同的探測需要選擇適當?shù)奶綐O。 (6)、檢查機器工作情況: a、將電源開頭打到工作,電源指示燈應點亮。 b、按下高壓槍上的高壓開關,調節高壓調壓旋鈕至檢測所需電壓。 c、將接地長線的裸點與探極接近,應有火花產生,并伴有聲光報警,徐徐調高輸出高壓,火花產生的距離越來越大,說明儀器工作正常,即可開始檢測。 根據防腐層厚度選擇合適的檢測電壓。測試時,因不同的防腐材料和厚度,選擇較佳的每分鐘測試的前進速度,以保持更好的檢測質量。檢測完畢后,各開關應恢復原狀,探極必須與后面板的接地長線直接短路放電后方可收存,以防高壓電溶存電而電擊。
DJ-6電火花檢測儀使用時的注意事項: 1、操作人員應熟悉本儀器的使用說明書,嚴格按操作規范使用,注意保護儀器,防止摔、碰和高溫。請勿置于潮濕和腐蝕性氣體附近。 2、檢測時要選擇適當?shù)慕拥攸c(diǎn),以保證檢測質量。 (1)對小體積金屬物體表面防腐層檢測,要求被檢測的物體用絕緣體支起 20cm 以上,然后將接地線良好的接在金屬物體上檢測。 (2)對大體積或平面物體表面防腐層檢測,當被測物體與大地有良好的接觸時,只需將接地線接入大地即可測試。 3、檢測過程中,檢測人員應戴上高壓絕緣手套,任何人不得接觸探極和被測物,以防觸電。 4、被測防腐層表面應保持干燥,若沾有導電層(塵)或清水時,不易確定漏蝕點的精確位置。 5、機器不使用時,電源開關務必打在關的位置,以免電池耗電。更應注意絕對禁止電池短路。

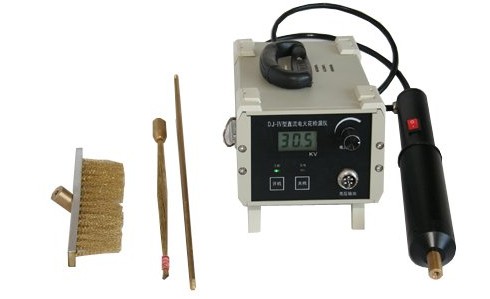

DJ-6電火花檢測儀標準配置:DJ-6型直流電火花檢漏儀主機1臺 高壓探頭1支 毛刷探極2支 使用說明書1份 檢定合格證1份 儀器保修卡1份 外包裝箱1只 接地線1根 充電器1只
|
