TR210手持式粗糙度儀可測量多種機加工零件的表面粗糙度,TR210手持式粗糙度儀適用于生產現場,科研實驗室和工廠計量室。。
TR210手持式粗糙度儀的特點:
· 多參數測量:Ra、Rz、Rq、Rt · 高精度電感傳感器 · RC、PC- RC、GAUSS、D-P四種濾波方式 · 符合ISO和GB標準 · 段碼液晶顯示器,具有背光功能 · 人機對話,界面直觀、操作極其簡單 · 采用DSP芯片進行控制和數據處理,速度快,功耗低 · 內置鋰離子充電電池及控制電路,容量高、無記憶效應,充電時間短,連續工作時間長,大于20小時 · 機電一體化設計,體積小,重量輕,使用方便快捷 · 帶有測值存儲功能及存儲數據查詢 · 內置標準RS232接口可連接時代TA220s打印機,可打印全部參數 · 具有自動關機、多種提示說明信息 · 可選配曲面?zhèn)鞲衅、小孔傳感器、深槽傳感器、測量平臺、接長桿等附件
TR210手持式粗糙度儀的主要技術參數:
測量參數:Ra、Rz、Rq、Rt 取樣長度:0.25mm,0.8mm,2.5mm三擋可選 評定長度中含有5個取樣長度(5L) 測量范圍Ra:0.025-12.5(µm) 量程范圍:160μm 觸針角度:90° 導頭縱向半徑:45mm 針尖材料:金剛石 針尖半徑:5μm±1μm 觸針測力:4mN(0.4gf) 最大驅動行程:18mm/0.71inch
驅動速度 測量時: 當取樣長度= 0.25mm Vt=0.135mm/s 當取樣長度= 0.8mm Vt=0.5mm/s 當取樣長度= 2.5mm Vt=1mm/s 返回時: V=1mm/s 示值誤差不大于±10% 示值變動性不大于6%
測量量程范圍和分辨力:
測量范圍 |
分辨力 |
±20μm |
0.01μm |
±40μm |
0.02μm |
±80μm |
0.04μm |
外形尺寸和重量: 外形尺寸為:140mm×52mm×48mm,重量約440g
TR210手持式粗糙度儀的標準配置: 主機、標準傳感器、電源適配器、改錐、RS232通訊電纜、傳感器護套、可調支架、Ra值標準樣板。

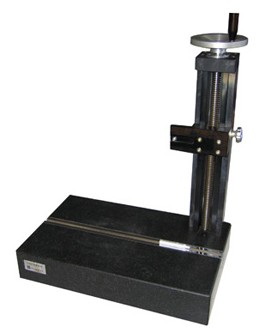

TA610粗糙度儀測試平臺 |
