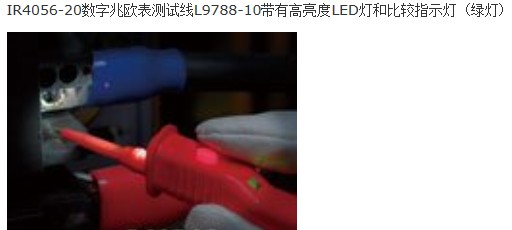

日置IR4056-20數字兆歐表的特點 1IR4056-20兆歐表.加強了比較器功能,用于瞬時判斷PASS/FAIL 比較器比較測量值和預設參考值,以判斷PASS/FAIL。因?yàn)榫邆溥@個功能,IR4056-20兆歐表和IR4057-20兆歐表能在測試線接觸被測物時,提供瞬間PASS/FAIL判斷。此外,比較器功能可以讓用戶通過亮燈和提示音判斷PASS/FAIL!癙ASS”時將提示嘟嘟響和綠色LED燈亮,而“FAIL”則顯示較長的連續音和測量屏的紅色背光燈。使用選件遠程控制測試線L9788-11時,也可通過測試線上的紅色LED燈輕松確定“FAIL”。技術員會經常需要在同一大樓中的100處位置進行測量,因此該儀器能夠進行連續的PASS/FAIL判斷將大幅提高工作效率。 2.IR4056-20兆歐表測量值方便易讀 大部分被測物包括內置在設備中的較長電線,因此,由于來自附近電線的干擾影響和其他干擾源,絕緣數字兆歐表的讀數經常出現不穩定的情況。因?yàn)镮R4056-20兆歐表和IR4057-20兆歐表使用多種測量可固定顯示的讀數,所以即便在不穩定的環境中也能輕松讀取測量值。 3.IR4056-20兆歐表提高高電壓輸出的安全性 IR4056-20兆歐表和IR4057-20兆歐表在測量高電壓設備時,具備高電壓500V和1000V輸出功能。一般來說,在將高電壓轉換成低電壓時若有疏忽很容易損壞設備。因此為了防止發生此類情況,這次的新品具備防止誤操作高電壓輸出的功能。輸出500V或1000V需要2個步驟;將功能鍵放置在某個位置上,然后按下閃爍的鍵來取消高電壓輸出鎖定功能。這樣,數字兆歐表能通過誤操作功能鍵防止不小心的高壓輸出。 4.IR4056-20兆歐表AC/DC電壓測量滿足日益增多的太陽能和電動汽車領域的需求 隨著太陽能和電動汽車領域的需求的日益增加,越來越需要具備DC電壓測量的儀表。為此,HIOKI開發了IR4056-20兆歐表和IR4057-20兆歐表兼顧AC和DC電壓測量功能。 5.IR4056-20兆歐表適用于測量和檢查電動汽車、混合電動車和樓宇電氣設備 除了能夠測量DC 200mA的低電阻,IR4056-20兆歐表和IR4057-20兆歐表可進行符合JIS C 60364標準中規定的樓宇電氣設備的安全導體和電動/混合汽車中的非直接安全接觸測量的電阻測量。
IR4056-20數字兆歐表主要參數:電阻測量

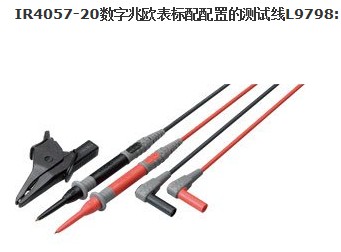

標配測試線L9787 |
IR4056-20, IR4057-20 |
額定測量電壓 (DC) |
50 V |
125 V |
250 V |
500 V |
1,000 V |
有效最大顯示值 |
100 MΩ |
250 MΩ |
500 MΩ |
2,000 MΩ |
4,000 MΩ |
中央顯示值 |
2 MΩ |
5 MΩ |
10 MΩ |
50 MΩ |
100 MΩ |
第1有效測量范圍 [MΩ] |
0.200 to 10.00 |
0.200 to 25.0 |
0.200 to 50.0 |
0.200 to 500 |
0.200 to 1,000 |
精度 |
±4% rdg. |
第2有效測量范圍 [MΩ] |
10.1 to 100.0 |
25.1 to 250 |
50.1 to 500 |
501 to 2,000 |
1,010 to 4,000 |
精度 |
±8% rdg. |
其他測量范圍 [MΩ] |
0 to 0.199 |
精度 |
±2% rdg. ±6 dgt. |
保持額定測量電壓 下限測量電阻值 |
0.05 MΩ |
0.125 MΩ |
0.25 MΩ |
0.5 MΩ |
1 MΩ |
外部施加電壓保護 |
600 V AC10 秒 |
1,200 V AC10 秒 | IR4056-20兆歐表的基本參數 (紅色部分: 僅IR4057-20)
顯示 |
B液晶,背光,圖表顯示(僅IR4057-20) |
響應時間 |
測量值 IR4051:1.0秒/IR4052:0.6秒 |
功能 |
活線警告,自動放電,接地導通確認,交流/直流自動識別功能,通過電腦識別功能,保險絲斷線檢查,剩余電量顯示功能 |
IR4057附加功能 |
1分值的顯示,絕緣測量的顯示切換(位數/圖表有無) |
電源 |
5號干電池*4 |
連續使用時間 |
約20小時(比較器&背光OFF,500V量程 測量端口開放時) |
過量程保護 |
約10分鐘(以最終操作為準) |
使用溫濕度范圍 |
0°C to 40°C, 90% 以下(不凝結) |
保存溫濕度范圍 |
-10°C to 50°C, 90% 以下(不凝結) |
對地最大額定電壓 |
AC/DC 600V(測量范疇Ⅲ)預計過電壓6000V |
耐壓 |
AC 7060V 50/60Hz 測量端口與外殼之間 1分鐘 |
IP保護等級 |
IP40 |
使用標準 |
EN61326(EMC),EN61557-1/-2/-4*/-10 |
跌落保護 |
水泥地面1m以內 |
體積 |
IR4056-20:159W*177H*53D(mm) IR4057-20:152W*92H*40D(mm) |
重量 |
IR4056-20:600g IR4057-20:440g(含電池,不含測試線) |
附件 |
使用說明書,5號堿性電池× 4,測試線L9787,吊帶 |
選件 |

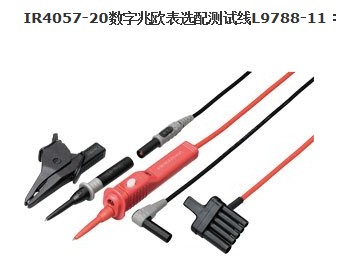

帶遠程開關的測試線(紅)L9788-10,帶遠程開關測試線套裝L9788-11,前端探頭L9788-90,斷路器用探針L9787-91,斷路器用探針L9788-92,磁性轉換器9804-02 |
IR4056-20兆歐表的主要用途
- 電氣設備的維護、保養
- 樓宇和工廠設備的維護、保養
- 通訊設備和儀器的維護、保養
- 太陽能系統和電動汽車的電壓測量
|
