通用單元LR8501 ※根據機型不同,單元組合則不同 |
【通道數】模擬15ch掃描絕緣輸入(4極帶壓緊端子的端子臺) 【電壓】10mV~100V,1-5V f.s.10檔量程,最高分辨率500mV ※通道間絕緣,主機間絕緣 【溫度:熱電偶】-200℃~2000℃(根據使用的傳感器而不同),3檔量程(K, J, E, T, N, R, S, B, W),最高分辨率0.01℃ ※通道間絕緣,主機間絕緣 【溫度:白金熱電阻】-200℃~800℃,3檔量程(Pt100,JPt100),最高分辨率0.01℃ ※通道間不絕緣 【電阻】10Ω~200Ωf.s.4檔量程,最高分辨率0.5mΩ ※通道間不絕緣 【濕度】100%rh f.s.,5.0~95.0%(使用Z2000),分辨率0.1%rh ※通道間和主機間都不絕緣 【通道間最大電壓】DC300V【最大輸入電壓】DC±100V 【對地間最大電壓】AC,DC300V(加在輸入通道和外殼間也不損壞的上限電壓) |
電壓、溫度單元LR8500 ※根據機型不同,單元組合則不同 |
【通道數】模擬15ch掃描絕緣輸入(2極帶M3螺絲的端子臺) 【電壓】10mV~100V,1-5V f.s.10檔量程,最高分辨率500mV ※通道間絕緣,主機間絕緣 【溫度:熱電偶】-200℃~2000℃(根據使用的傳感器而不同),3檔量程(K, J, E, T, N, R, S, B, W),最高分辨率0.01℃ ※通道間絕緣,主機間絕緣 【溫度:白金熱電阻】無【電阻】功能 【濕度】100%rh f.s.,5.0~95.0%(使用Z2000),分辨率0.1%rh ※通道間和主機間都不絕緣 【通道間最大電壓】DC250V【最大輸入電壓】DC±100V 【對地間最大電壓】AC,DC300V(加在輸入通道和外殼間也不損壞的上限電壓) |
脈沖/數字輸入部分 |
【通道數】脈沖輸入8ch或數字輸入8ch(可每個各通道的脈沖/數字,所有脈沖輸入通道和主機共地) 【脈沖累積】0~1000M脈沖,1檔量程(無電壓a接點,開路集電極或電壓輸入),最高分辨率1脈沖 【轉數計算】0~5000/n(r/s)f.s. 1檔量程(和累積相同的輸入信號),分辨率1/n(r/s)※n為每1轉的脈沖數1~1000 【數字輸入】每個記錄間隔記錄1/0 【通道間最大電壓】非絕緣【最大輸入電壓】DC0~50V |
記錄間隔 |
10ms~50ms,100ms~1小時,19個設置(每個記錄間隔都高速掃描所有輸入通道)※10ms~50ms有通道數的限制 |
數字濾波 |
OFF/50Hz/60Hz(自動設置Cutoff頻率) |
存儲容量 |
內存8MW,CF卡/U盤(僅保證HIOKI原裝CF卡的正常操作) |
接口 |
LAN:100BASE-TX,功能:通過附屬軟件/通訊指令采集數據、FTP服務器/客戶端、HTTP服務器、E-mail ※主機Ver1.20以后可使用LAN通訊 USB:USB2.0系列迷你BX1,功能:通過附屬軟件/通訊指令采集數據、將外部媒介的數據傳輸至計算機中 |
顯示屏 |
5.7型TFT彩色液晶(640×480點) |
功能 |
實時保存至CF卡/U盤中,數值/波形運算等 |
電源 |
AC適配器9418-15(AC100~240,50/60Hz),電池組Z1000/連續使用時間5h,DC10~28V(連接線請另外咨詢) |
體積和重量 |

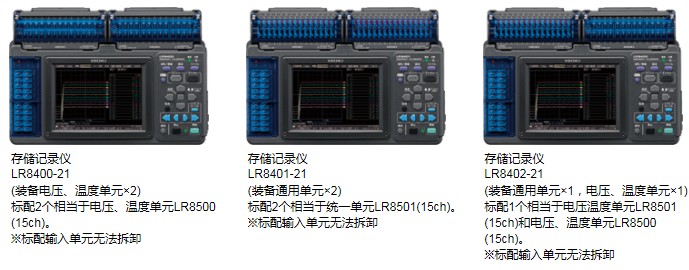

272W×182.4H×66.5Dmm,【LR8400-21】1.8kg(僅主機),【LR8401-21】1.7kg(僅主機),【LR8402-21】1.8kg(僅主機) |
附件 |
詳細說明書×1,測量指南×1,AC適配器9418-15×1,CD-R(數據采集應用軟件Logger Utility×1,USB線×1 |
